  物位变送器的配置非常耗时。考虑到实际应用中的物理布局,要求通过运算为传统的变送器决定合理的范围值就变得更为复杂。 带有高级功能的DPharp变送器杜绝了这种时间上的消耗。随着维护车间规模的日益缩小,寻找一种体积小,用途广的设备就成为一个重大课题。


应用

无论是使用新式优秀的产品,还是使用传统的产品,必须考虑以下内容:

1. 过程所占比重;
2. 0%和100%的精确定位;
3. 毛细管填充液或密封液的比重(为脉冲管);
4. 毛细管或脉冲配管的垂直高度;
5. 变送器相对于容器的精确定位;
6. 法兰之间的垂直距离。

根据具体应用的不同,容器可能打开(参考压力)或关闭(在某些冲击压力下)。

提高常用于当容器关闭时。为了参考冲击压力,必须使用低端湿管或远程密封。低端压力在变送器上形成一个相反的力,相当于填充液比重与垂直高度相乘的结果。

抑制是在变送器高端上形成的正压力,通常由于变送器上方零点的作用。一般来说它在开放式容器的参考大气压中使用。这是一个正压力,相当于填充液比重与零点和变送器间垂直距离相乘的结果。

提高/抑制距离与P&ID通常不一致,这是因为实际的管线(或远程密封毛细管)在现场并不会都形成精准的角度。在大多数情况下,直到安装了单元之后才能知道准确的垂直高度。

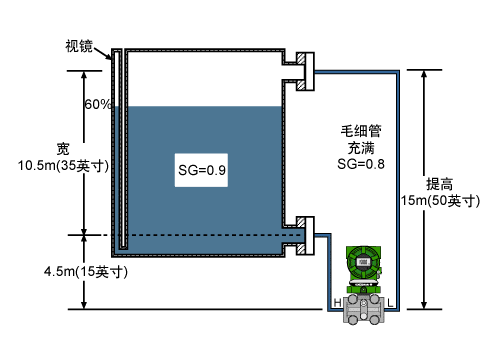

量程是比重与过程垂直距离相乘的结果: 图1. 10.5x0.9 = 9.45 mH2O (31.5 inH2O)。

校正范围是在计算后的0和100%中考虑正负压。在图1中如下所示:

0% = H - L
(4.5×0.8) - (15×0.8)
3.6 - 12 = -8.4 mH2O (-28 inH2O)

100% = H-L
(4.5×0.8) + (10.5×0.9) - (15×0.8)
3.6 + 9.45 - 12 = 1.05 mH2O (3.5 inH2O)

校正范围:
-8.4~1.05 mH2O (-28~3.5 inH2O)

要求进行运算的信息并不是现成的。它在供应商使用手册和P&ID中,但直到单元被实际安装之后各个变量才能获知,这是因为过程管线与毛细管并不会构成现场预定的角度。

解决方案

DPharp拥有智能液位设定功能,无需提高/抑制运算,设置也相应变得更为迅速与容易。
仅需要通过以下四个步骤即可完成校正:

1. 在C21:LRV与C22:HRV中使用BT200对过程设定量程,将高度x比重的值设定在0~9.45mH2O (0~31.5inH2O)间。
2. 使用毛细管或脉冲管安装到prss。
3. 为过程设定零点(4mA)。
4. 在H:AUTO SET菜单上通过BT200执行H10:Auto LRV。

DPharp会计算所有的提高/抑制,并为安装自动设定装置。它甚至能在C21 LRV -28和C22 HRV 3.5对软件中的数值进行修正,以便客户能打印与记录其维护文档的实际配置。

一个问题是,为何无法对过程进行零点设定?用户已经完成安装,流体现在容器中,变送器的输出与用户的视镜不符合,那又该怎么办呢?

大多数变送器仅仅只能在0%或100%处进行调节。而DPharp却借助于全提高/全抑制可以在任何范围进行调节。只要变送器在正确的范围内进行编程,过程(通常由视镜提供)中所有必需的东西就只剩已知点了。可以用以下两种方式中的任意一种对输出进行调节。

1. 简单调节DPharp上的编码器直到输出达到已知点。在图1中,输出被调节到60%。
2. 正确值能被输入至J10:Zero Adj。在本例中,将输入正确的输出值-60%。偏差的数值也能在J11:Zero Dev得到查看。

DPharp的数字传感技术使之成为可能。借助于模拟传感技术(如电容传感器),为了实现指定的性能,改变量程通常需要再校正或A/D转换器的削减。数字式DPharp传感器没有A/D转换器,所以无需削减。新量程的性能可以在指定的范围之内得到保证。

注意

1. 在液(物)位测量中,保持稳定的参考压力十分重要。在一个封闭的容器系统中,借助于远程密封与毛细管系统的使用,对这一点的有效实现最有帮助。

2. 需要特别注意的是,量程计算基于过程流体的过程高度X比重,而无需与物理高度相符。

3. 输出将与物位呈线性关系,无需考虑是液体还是过滤系统。

4. 远程密封的使用消除了诸多问题,比如脉冲配管中冷凝,冷凝容器的维护要求,以及填充液在过程中的泄漏。
