我们拿到一台新的
eja变送器,先要做的就是接线操作,其实接线是简单的操作,只要掌握了eja变送器的接线原理,接线操作就会变得容易。

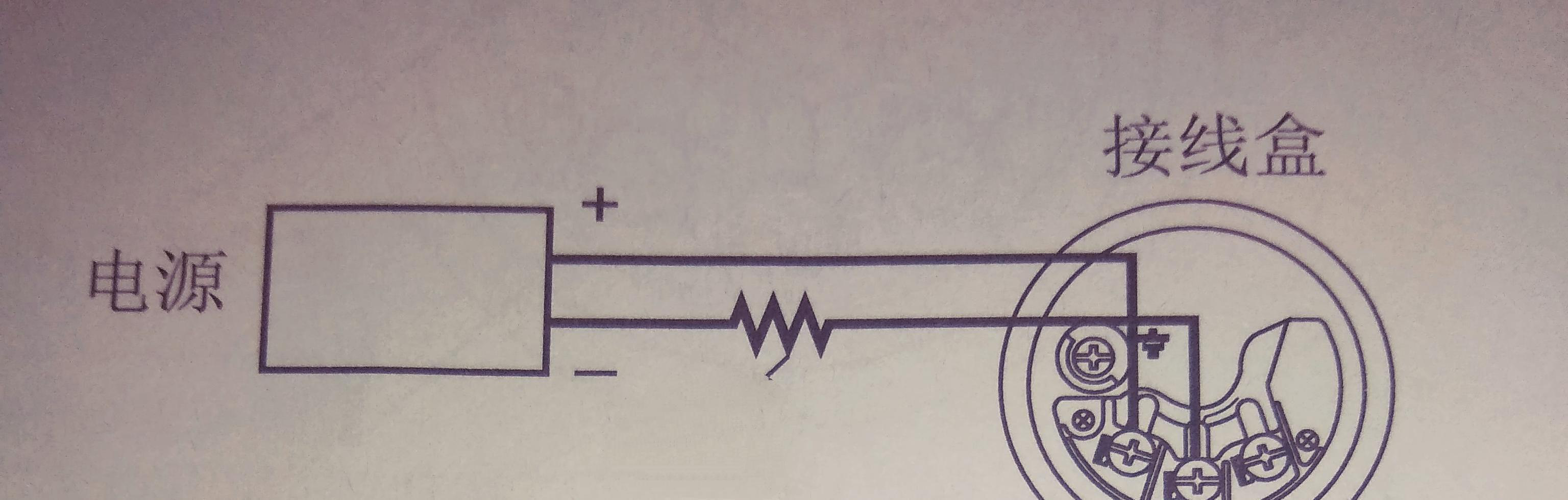

?横河eja变送器的接线原理:由于eja变送器采用的是二线制,电源和信号共用两根线,所以我们在接线时注意极性就可以了。

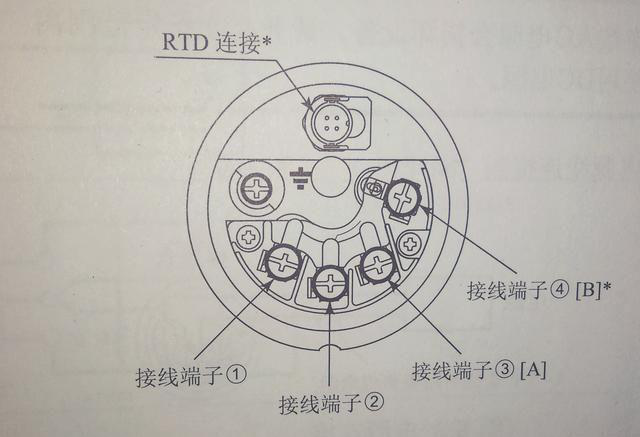

eja变送器的端子接线盒上的英文标注一般有四种,分别是:
1、SUPPLY(电源或信号端子),这个端子供电电源24vDC输出电流信号4-20mADC,也是手持器使用的接线端子;
2、CHECK(外部指示端子),在接线端子直接用万用表测量,相当于输出信号检测端;
3、ALRAM(状态触点端子),这个端子是报警信号输出端;
4、PULSE(脉冲和状态端子),脉冲状态端子是输出脉冲信号的端子。
以上四种就是
eja变送器常见的四种接线端子,只要明白了接线端子英文单词含义就可降低接线出错率。
