西门子SITRANS DSIII 型压力变送器及附件选型指南


更新时间:2019-03-21 17:43:13 - 本文关键词:变送器





一般一个完整的压力变送器订单如下所示
                  7MF4033-1BA00-2AB6-Z
                  A01+B11+C11+Y01
                  Y01: 0.1… 0.5 bar
 其中"7MF4033-1BA00-2AB6"为压力变送器表本体订货信息;
 "Z"代表该表带有附件;
 "A01+B11+C11+Y01+Y21"为附件信息清单;
 "Y01: 0.1… 0.5 bar"为"Y01"这个附件的具体描述

 7MF4X3X-XXXXX-XXXX
 其中"7MF4"和"3"对所有DSIII 型压力变送器都是固定不变的。

 7MF4X3X-XXXXX-XXXX
 这一位代表"压力变送器类型",可选"0,1,2,3,4,5,6"共7 种选择。
 "0"代表"压力型压力变送器"(单点测量,以实时大气压为基准)
 "1"为特殊型(单点测量),与"SITRANS P 300"类似,法兰连接。此处不作具体介绍。
 "2"代表"压力型绝压变送器"(单点测量,以绝对零压力为基准)
 "3"代表"差压型绝压变送器"(单点测量,以绝对零压力为基准)
 注意:"3"与"2"的不同之处在于"3"为差压表,耐压性能更好。
 "4"代表"差压型压力变送器"(两点测量,以实时大气压为基准)
 "5"代表"差压型压力变送器"(两点测量,以实时大气压为基准)最大工作压力(静压)42MPa
 注意:"5"与"4"的不同之处在于"5"最大工作压力(静压)高于"4" ,即过程法兰略厚。
 "6"代表"液位变送器"(两点测量,以实时大气压为基准)
 注意:"6"与"4"的不同之处在于"6"只用于液位测量,必须与7MF4912 型远传法兰相配套。

 7MF4X3X-XXXXX-XXXX
 这一位代表"通讯方式",可选"3,4,5"共3 种选择。
 "3"代表"HART 通讯"
 "4"代表"Profibus 通讯" 即"PA"
 "5"代表"Foundation Fieldbus 通讯 "即"FF"

 7MF4X3X-XXXXX-XXXX
 这一位代表"传感器内部填充液类型及传感器清洁方式",可选"1,3"共2 种选择。
 注意:7MF453X 和 7MF463X 只可选择"1"
 "1"为标准选择,代表"传感器内部填充硅油,传感器及过程连接标准清洁"
 "3"代表"传感器内部填充惰性油,传感器及过程连接脱脂清洁"
 注意:在氧化性条件下应用时,必须选"3",同时必须选择附加项"E10"。
 如果变送器与远传法兰相配接,此位一律选"1"(相对来说比较省钱,又无任何影响)

 7MF4X3X-XXXXX-XXXX
 这一位代表"测量量程",具体信息请参考西门子最新目录。

 例:7MF4433-1BXXX-XXXXX
 "B" 测量量程"0.1…2 kPa" 代表测量范围为0-2kPa。
 注意:其中"0.1"与附加项 Y01(客户选择量程)有关,具体请参考Y01 解释。
 例:7MF4434-1BXXX-XXXXX
 "B" 测量量程"2 kPa" 代表测量范围为0-2kPa
 注意:7MF443X-XBXXX-XXXXX 不能与任何远传法兰相配接!!!
7MF4X3X-XXXXX-XXXX

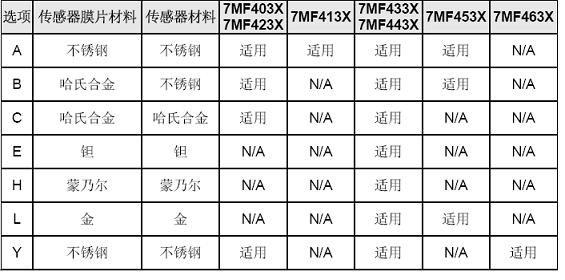

这一位代表"接液部件",可选"A,B,C,E,H,L,Y"共7 种
接液部件分为2 部分,传感器膜片及传感器本身。

7MF4X3X-XXXXX-XXXX

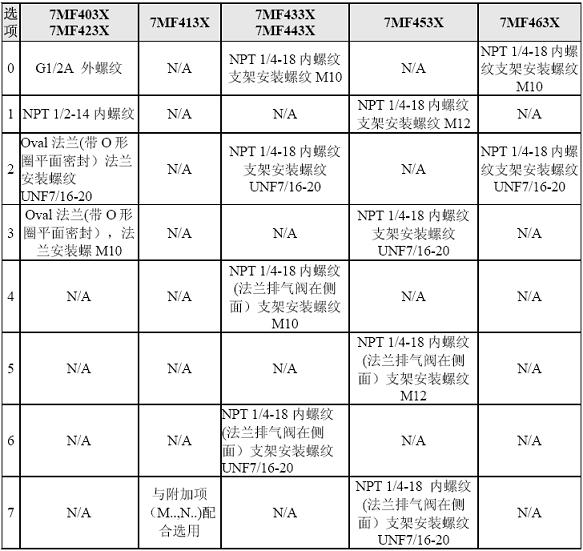

 这一位代表"过程连接",具体见下表。


7MF4X3X-XXXXX-XXXX
 这一位代表"非接液部件材料",可选"0,2,3"共3 种选择。
 7MF403X, 7MF413X, 7MF423X 可选"0,3"
 "0"为标准选择,代表"铝制外壳"
 "3"代表"不锈钢精制外壳"
 7MF433X, 7MF443X, 7MF453X,7MF463X 可选"2,3"
 "2"为标准选择,代表"不锈钢法兰连接螺丝,铝制外壳"
 "3"代表"不锈钢法兰连接螺丝,不锈钢精制外壳"
 7MF4X3X-XXXXX-XXXX
 这一位代表"版本",可选"1,2,3"共3 种选择。
 "1"为标准选择,代表"德文铭牌"
 "2"为国际选择,代表"英文铭牌"
 注:一般须与B11,B12,B13,B14 配合选择。例 "2"+B11 为英文
 "3"代表当地选择,代表"中文铭牌"
 注意:当前大连工厂还在建造中,"3"暂时不适用!

 7MF4X3X-XXXXX-XXXX
 这一位代表"防爆保护",可选"A,B,D,P,E,R,N"共7 种选择。
 "A" ,代表"非防爆保护"
 "B" ,代表"本安保护"
 "D" ,代表"隔爆保护" 不带任何表本体电缆接头
 "P" ,代表"本安+隔爆保护" 带表本体本安电缆接头
 注:此选择代表客户在现场时可确认"本安"或"隔爆"保护。只可选其一。
 "E" ,代表"2 区粉尘保护"
 "R" ,代表"本安+隔爆+ 2 区粉尘保护"带表本体本安电缆接头
 注:此选择代表客户在现场时可确认"本安"或"隔爆"或"粉尘"保护。只可选其一。
 "N" ,代表"北美与加拿大认证的本安+隔爆保护",只能与7MF4X3X-XXXXX-XXCX 配合
 注意:7MF413X 当前只有"A" 非防爆保护可供选择

 7MF4X3X-XXXXX-XXXX
 这一位代表"电气连接,即电缆接头",可选"A,B,C,D,F"共5 种选择。
 注意:并非所有型号都有全部5 种选择,具体请参考最新目录
 "A" ,代表"Pg13.5 快速接头", 不可与"隔爆"同时选用
 "B" ,代表"M20*1.5 电缆接头"
 "C" ,代表"NPT1/2-14 电缆接头"
 "D" ,代表"Han 7D 快速接头", 不可与"隔爆"同时选用。 (国内不常用)
 "F" ,代表"M12 金属电缆接头",不可与"隔爆"与"隔爆+本安"同时选用
 注:即只有"B"和"C"可与隔爆配合使用!

 7MF4X3X-XXXXX-XXXX
 这一位代表"显示",可选"1,6,7"共3 种选择。
 "1" ,代表"不带显示", 前后表头均为盲盖,内置显示LCD。
 "6" ,代表"带显示",前表头为带玻璃盖。
 "7" ,代表"带显示,非标准mA 显示" ,与Y21 或Y22 配合使用
 例: 若此位选"7", 同时Y21 选"kPa" ,表头显示将不再是mA 显示, 显示当前单位为"kPa"的压力
 值。
 若此位选"7", 同时Y22 选"0…100 l/min" ,表头显示将不再是mA 显示, 显示当前单位为
 "l/min" 的流量值。
 注:若"6",显示当前mA 值; 若"7",显示当前客户选择的压力(流量,液位)值

压力变送器安装支架:A01,A02
 A01: 碳钢安装支架,U 形环组件
 P 型变送器为M8 U 形环
 DP 型变送器根据过程连接不同,U 形环可能为M10, M12 ,UNF7/16
 A02: 不锈钢安装支架,U 形环组件
 P 型变送器为M8 U 形环
 DP 型变送器根据过程连接不同,U 形环可能为M10, M12 ,UNF7/16
 注意:7MF463X 无需安装支架!
 过程法兰O 形圈:A20,A21,A22,A23
 此附件只适用于DP 型压力变送器,无此附件过程法兰为标准FPM(Viton) O 形圈
 A20: 过程法兰O 形圈为PTFE(Teflon)
 A21:过程法兰O 形圈为FEP, 食品行业适用
 A22:过程法兰O 形圈为FFPM
 A23:过程法兰O 形圈为NBR

 Han 快速电气接头:A30,A31
 此附件在国内市场不通用,不可与"隔爆"类型相配,只适用于HART 通讯方式。
 A30: Han 7D (金属,灰色) A31:Han 8U

 密封螺丝(放气螺丝):A40
 此附件只适用于DP 型压力变送器
 A40: NPT1/4-18 螺纹,带放气阀。
 一台DP 表配2 个。7MF463X 为1 个。
 如无此附件,DP 型压力变送器的过程法兰上带2 个密封螺丝(无放气阀)。7MF463X 为1 个。

 M12 金属电气接头电缆插座:A50
 此附件不可与"隔爆"类型相配
 A50: M12 金属电气接头插座
 此附件与M12 金属电气接头相配
 铭牌语种:B11,B12,B13,B14
 此附件与7MF4X3X-XXXXX-2XXX, 国际标准相配使用
 B11: 英文铭牌
 B12: 法文铭牌 国内不通用!
 B13: 西班牙文铭牌 国内不通用!
 B14: 意大利文铭牌 国内不通用!

 英文铭牌(校准证书)上单位更改:B21  此附件国内不通用!
 B21: 英文铭牌上压力单位为 inH2O 或者 psi (适用于英国区域)
 校准证书(测试报告):C11
 C11: 线性等测试报告
 材质报告:C12
 C12: 材质报告,如带远传法兰在远传法兰后选C12, 否则只有压力变送器材质报告,无远传法兰
 材质报告。
 工厂证书:C14
 此附件国内不通用!工厂出具的产品证书,与C12 类似。
 功能安全(SIL)证书:C20
 此附件国内不通用(西门子内部网上有)!只适用于HART 通讯方式。
 电流上限输出信号设置:D05
 电流上限输出电流设置为22.5 mA, 如无此选项为 20.5 mA。
 注意:只适用于HART 通讯方式。
 符合NACE 的制造商声明:D07
 此附件国内不通用!只适用于哈氏密封膜片和不锈钢密封膜片
 外壳IP68 防护等级:D12
 不能与Han 或Pg13.5 电气接头同时使用。
 按键旁边带数字指示器:D27
 此附件国内不通用!
 只适用带如下选择的变送器:
 7MF4X33-XXXX2-XAX6-Z Y21
 7MF4X33-XXXX2-XAX6-Z Y01+Y22
 7MF4X33-XXXX2-XAX7-Z Y21
 7MF4X33-XXXX2-XAX7-Z Y01+Y22
 注意:不适用7MF4133 和 7MF4633 !
 蒙乃尔材料的过程法兰螺丝:D34
 注意:只适用7MF443X, 最大工作静压值<=PN20 !

 椭圆(Oval)法兰组件:D37
 一套Oval 法兰组件(客户端连接方式为NPT1/2-14)包括1 片椭圆法兰,
 PTFE 垫圈, 2 个跟过程连接相配的螺丝。
 注意:P 型压力变送器及7MF463X 及7MF433X 配一套Oval 法兰组件, DP
 型压力变送器(7MF443X 和7MF453X)配两套Oval 法兰组件
 防爆区域使用:E01, E02
 此附件国内不通用!国内防爆一般不分0 区/1 区/2 区。
 E01: 使用在1 区/2 区, 只能与本安防爆类型相配。
 E02: 使用在0 区,只能与本安防爆类型相配。
 AD/TRD 的TUV 认证:E06
 此附件国内不通用!只适用于7MF4433。
 只能与本安防爆类型相配。
 适用于可燃和非可燃液体应用的填充液充满安全设备:E08
 最大压力:PN32, 只能与本安防爆类型相配, 不适用测量单元"惰性充灌液体"。
 注意:只适用7MF443X 和 7MF463X。
 氧化环境应用:E10
 最大压力:16 MPa, 适用测量单元"惰性充灌液体"。
 注意:不适用7MF453X 和7MF463X。
 INMETRO(巴西)本安防爆认证:E25
 注意:国内不适用!
 中国NEPSI 防爆认证:E55, E56, E57
 E55: 本安认证
 E56: 隔爆认证
 E57: 2 区粉尘防爆认证
 变换过程连接侧:H01
 H01: 过程 法兰原先垂直于表头,现在平行于表头(过程法兰在以大地为基准的平行面上旋转90
 度)。
 注意:只用于DP 型。
 用于气体测量的侧面放气螺丝:H02
 H02: 放气螺丝安装在过程 法兰侧面上方(一般情况下放气螺丝在安装在NPT1/4 法兰过程连接
 接口上或者安装在过程法兰侧面下方)。
 注意:只用于7MF433X 和7MF443X。
 垂直法兰:H03
 H03: 相当于不锈钢过程法兰在以垂直大地为基准的平面上旋转90 度,
 法兰为半法兰。
 注意:只用于7MF443X 和7MF453X。不能与K01,K02,K04 连用。
 过程法兰:K01,K02,K04
 K01: 哈氏合金过程法兰
 K02: 蒙乃尔过程法兰
 K04: 带PVDF 内寸的不锈钢法兰;最大压力:PN10;最大介质温度:90 摄氏度。

 注意:只用于7MF433X 和7MF443X。
 设置测量范围:Y01,Y02
 Y01: 符合线性特征曲线,最多5 位数字。
 例 Y01: 10000 to 15000 Pa (正确) Y01: 100.01 to 135.50 mbar (正确)
 结合具体例子了解Y01 的构造:变送器 7MF4433-xFxxx-xxxx-Z Y01: a to b mbar
 (7MF4533,7MF4633 同)
 F 代表量程 16 … 1600mbar
 IaI<=1600mbar 并且 IbI<=1600mbar 并且 16mbar<= Ia-bI<=1600mbar
 注意:7MF4433-xHxxx-xxxx-Z 时,Ia/bI<=30bar(若取负值,<=10bar) !!!
 变送器 7MF4033-xDxxx-xxxx-Z Y01: a to b bar
 D 代表量程 0.16 … 16bar
 IaI<=16bar (若取负值,<=1bar) 并且 IbI<=16bar (若取负值,<=1bar) 并且 0.16bar<=IabI<=
 16bar
 变送器 7MF4233-xDxxx-xxxx-Z Y01: a to b mbar (7MF4333 同)
 D 代表量程 8.3 … 250 mbar
 0<=a<=250 mbar 并且 0<=b<=250mbar 并且 Ia-bI>=8.3mbar
 Y02:符合平方根特征曲线,最多5 位数字。
 具体请参考Y01
 注意:Y01 只适用于HART,Y02 只适用于7MF4433 和7MF4533 !!
 测量点数字(位号):Y15
 Y15: 最多16 个字符。例:Y15: PT-3456 注意:非中文字!
 测量点描述:Y16
 Y16: 最多27 个字符。例:Y16: gas vent point 注意:非中文字!
 HART 入口地址(位号):Y17
 Y17: 最多27 个字符。P 型为8 个字符 例:Y17: gas 1
 注意:只适用于HART, 非中文字!
 更改显示压力单位:Y21
 Y21:无此选项,显示单位为mA,具体可供修改的单位参考目录。
 例:Y21: MPa 则表头显示为当前以MPa 为单位的压力值(非毫安值)
 注意:此选项需 7MF4X3X-xxxxx-xxx7 –Z 相配使用。

 更改显示非压力单位:Y22
 Y22:必须与Y01 或Y02 配合使用,无此选项,显示单位为mA,具体可供修改的单位参考使用
 说明书。
 例: 7MF4533-xxxxx-xxx7–Z Y02: 0 … 1 MPa Y22: 0 … 200 l/min 则表头LCD 显示为当前以
 l/min 为单位的平方根特征流量值。
 注意:此选项只适用HART 通讯的DP 表。
 注意:此选项需 7MF4X3X-xxxxx-xxx7 –Z 相配使用

 更改Profibus 通讯地址:Y25
 Y25:选择范围0~126。
 例:Y25: 110
 注意:此选项只适用Profibus 通讯。

过程法兰O 形圈A20,A21,A22,A23

Han 快速电气接头:A30,A31


M12 金属电气接头电缆插座:A50

按键旁边带数字指示器:D27
 此附件国内不通用!

椭圆(Oval)法兰组件:D37



垂直法兰:H03

补充一点,H03垂直法兰不可以做成远传的形式,选型时要注意。
