制造规范、标准及准则（EJA智能压力、差压变送器）
A． Q/CYS001-2001 EJA压力、差压变送器；
B． ISO9001:2000 idt GB/T19001-2000质量管理体系标准
C． GB/T 17614.1-1998 工业过程控制系统用变送器 第1部分：性能评定方法 。 D． GB/T 17614.2-1998 工业过程控制系统用变送器 第2部分：检查和例性试验导则。
E． GB3836.1-2000 爆炸性气体环境用电气设备 第1部分：通用要求。
F． GB3836.1-2000 爆炸性气体环境用电气设备 第2部分：隔爆型“d”。
G． GB3836.1-2000 爆炸性气体环境用电气设备 第2部分：隔爆型“d”。
H． GB3836.1-2000 爆炸性气体环境用电气设备 第4部分：本质安全型“I”。
I． GB 9969.1-1998 工业产品使用说明书 总则
J． GB/T15464-1995 仪器仪表包装通用条件
K． JB/T 9329-1999 仪器仪表运输,运输储存基本环境条件及试验方法
L． JIS C 0920 电器设备,器具及配线材料防水试验通则
EJA智能变送器制造商为日本横河电机株式会社（英文名称YOKOGAWA），其为自动化仪表生产制造商，生产的EJA智能变送器采用单晶硅谐振式传感器设计。
自95年进入中国市场以来，深受广大用户的青睐，2005年订货达12万台。重庆横河川仪有限公司（英文缩写CYS）为日本横河电机株式会社与重庆川仪总厂有限公司共同出资组建（横河电机占60%，重庆川仪占40%），生产EJA智能变送器，同时代理销售原产于日本横河电机的EJA变送器，并为日本横河电机生产的EJA变送器在中国的售后服务商。
重庆横河川仪有限公司为横河电机在三大生产基地之一，以ISO9000质量体系与日本横河电机5M质量管理方式相结合，保障CYS制品与日本制品同一品质。
序号 |
项目 |
性能指标 |
1 |
实际测量精度 |
±0.075% |
2 |
稳定性 |
±0.1%/60个月 |
3 |
时间响应 |
95mS |
4 |
量程比 |
100：1 |
5 |
指标符合性（是否符合3-σ准则） |
3σ |
6 | Z小微压量程 |
0.1KPa |
7 |
表头显示方式 |
LCD数字式 |
8 |
开放协议 |
HART/BRAIN/FF协议供选择 |
9 |
现场阻尼、零点及量程调整方式 |
现场阻尼、零点及量程调整均可通过手操器实现 |
10 |
其他技术特点 |
差压变送器可免三阀组安装
差压变送器的高低压侧可互换
可忽略温度和静压影响
|
产品技术参数汇总表
制造商 |
日本横河电机株式会社 |
系列型号 |
EJA A系列差压/压力变送器 |
投放市场日期（中国） |
1995 |
测量原理及其应用日期 |
单晶硅谐振式 应用日期1991年 |
Z大量程比（Z大量程比=Z大量程/Z小可用量程） |
100：1 |
Z大量程比时的可能误差 |
±（0.025+0.05×X/量程）% |
变送器的启动时间 |
＜0.8S |
输出信号的更新速度 |
95mS |
过载能力 |
差压为Z大工作压力
压力为Z大量程的1.5倍 |
平均无故障时间 |
1000万小时 |
精度 |
基本精度：±0.075% |
变量程时的保证精度 |
±0.075% |
Z小使用量程时的精度 |
±（0.025+0.05×X/量程）% |
长期稳定性 |
±0.1%/60个月 |
温度影响 |
零位漂移 |
总误差（零位量程） |
±（0.07 +0.02×量程上限/量程）%/28℃ |
静压影响 |
零位误差 |
量程误差 |
±0.1%读数 |
综合误差
（包括零位量程） |
±（0.1+0.028×Max.span/X）×(P/6.9)%
Max.span：Z大量程
X：设定范围的上限和下限的绝对植以及量程三者中的Z大植
P：静压 |
智能特性 |
传送方式 |
采用的通讯协议及其开放性 |
BRAIN/HART/FF协议供选择 |
能否传送以工程量标示的数字量 |
能 |
通讯速率 |
1200bpt |
数字量工作方式 |
数字量叠加在模拟量上在线通讯 |
双向通讯时自控回路状态 |
不受影响 |
构成回路方式 |
两线制 |
能否同几个主控器件同时通讯 |
能 |
是否公用同一通讯终端（现场仪表） |
是 |
与DCS联网能力 |
强 |
与现场总线的兼容性 |
好(FF现场总线) |
采用同一通讯协议的制造厂家 |
BRAIN 独有，HART 通用 |
环境条件 |
允许环境温度 |
允许环境湿度 |
5~100%RH |
耐震 |
＜±0.075%URL/2g |
保护等级 |
IP67 |
产品质保体系 |
5M及IS09001-2000 |
国内技术支持单位 |
重庆横河川仪有限公司 |
性能指标的符合性及可信程度 |
3σ |
EJA智能变送器平均无故障时间(MTBF)为1000万小时,连续工作不需调校零点时间为五年。变送器保障5年免维护。
EJA智能变送器产品的质量保障期为18个月，在保质期内由于制造上造成的质量问题，我公司维修或调换。
a EJA智能变送器的特点如下：
* 采用单晶硅双谐振式传感器：该传感器具有复合特性就可同时测量差压、压力、介质温度及环境温度。
* 全智能变送器：变送器性能（正确度误差、温度影响、静压影响和过压影响等）由常规硬件补偿改为数字软件补偿。这样，具有补偿正确、长期稳定性好等优点。
* 在线通信：智能、HART在线通信协议及FF现场总线供选择。
* 高精度误差：±0.075%
* 宽量程比： 1：100即型号规格少。
* 长期稳定性：±0.1%/5年，五年免调校。
* MTBF：1000万小时
* 温度影响很小：可忽略
* 静压影响很小：可忽略
* 过压影响很小：零点不变/过压11万次，因为EJA变送器膜盒结构型测量部所设计的中心膜片结合接液膜片起过压保护；而在线安装型无中心膜片即过压影响较大、成本较低。
* 无须三阀组直接安装引压
* 高压侧H和低压侧L可互换
* 远程设定和校验零点及量程：不需加压便可通过手操器BT200远程设定和校验零点及量程且性能保持不变。
* 完善的故障自诊断功能
* EJA变送器采用单晶硅双谐振式传感器一种，这样，电路放大板也只有一种且可互换，即备品备件少、维护方便。
* 差压变送器均可线性和开方输出，开方输出时相当于流量变送器，即型号规格少、可省去开方器……

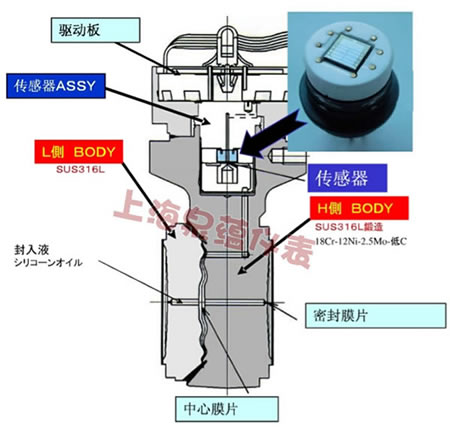

单晶硅谐振传感器 构造图

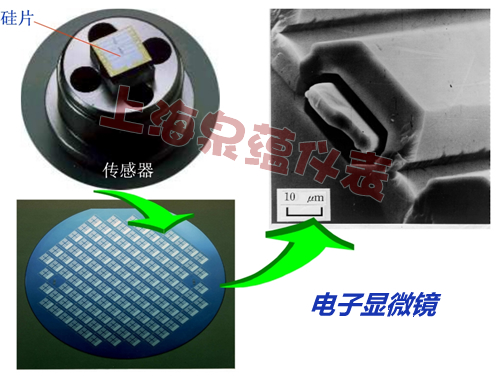

电子显微镜 http://www.shqyyb.com/ |
